Полезно знать о климатическом оборудовании

В случае, когда вам нужно выбрать и купить воздушно тепловую завесу на входную дверь, самое большое значение имеют ДВА показателя:

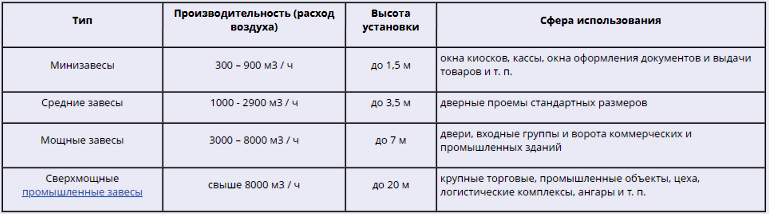

СКОРОСТЬ потока воздуха - основной критерий, отвечающий за производительность устройства. Мощность является не таким важным фактором, поскольку от производительности зависит и уровень высоты, на котором завеса будет работать наиболее рационально. В зависимости от моделей высота установки составляет 1,5-6 м

МОЩНОСТЬ тепловой завесы в кВт. Рассчитывается она по специальной формуле (смотрите ниже).

При выборе электрической тепловой завесы вам необходимо будет обязательно сделать выбор также по следующим параметрам:

• Длина. Длина завесы обычно составляет 600-2000 мм, наиболее популярны 800-1000 мм, так как это длина стандартной двери. Длина завесы должна соответствовать проему по ширине, либо немного перекрывать его.

• Управление. Пульт управления может быть встроенным (на самой завесе), дистанционным (пульт размещается на стене) или может быть обычный переносной пульт ДУ.

• Тип установки. Почти всегда это горизонтальная установка над дверью. Но, также существует вариант вертикальной установки около двери. Редко встречаются завесы со скрытым вариантом установки (в подвесном потолке). Определиться с этим параметром нужно заранее.

• Термостат. Обратите внимание, нужен ли вам термостат (поддерживает заданную температуру в помещении).

• Вид термостата. Это может быть ТЭН, спираль или стич. Спиральные нагреватели служат недолго и провоцируют сжигание кислорода в помещении, хотя стоят они дешевле ТЭНов. ТЭНы по сравнению со спиралями отличаются большей площадью нагревательного элемента, но меньшей температурой нагрева. Такой способ прогрева воздуха более экономичен, эффективен и кислород в процессе не сжигается. Стич относятся практически моментальный нагрев и остывание, сравнительно небольшая цена и сниженная шумность прибора. Из недостатков - ограниченная мощность до 9кВт, небольшая площадь теплообмена, не подходят для влажных помещений. Монтаж только горизонтально.

• Автоматика. Завеса работает постоянно или включается только, например, если дверь открывается. Это помогает экономить электроэнергию до 5 раз.

• Степень влагозащиты. Влагозащищенное исполнение нужно, например, на автомойке.

! БОЛЕЕ ПОДРОБНО КАК СДЕЛАТЬ РАСЧЕТ МОЩНОСТИ ТЕПЛОВОЙ ЗАВЕСЫ В КВТ

• V - объем помещения (ШхДхВ, например: 4х12х3=144 куб.м);

• Т - разница между наружной и желаемой внутренней температурами воздуха (например, наружная: -5 ˚С, желаемая внутренняя: +18 ˚С, разница=23 ˚С);

• К - коэффициент рассеяния, зависит от степени теплоизоляции помещения, имеет следующие значения (меньшее значение - упрощенная теплоизоляция, большее значение - улучшенная):

  • 3,0-4,0;

  • 2,0-2,9;

  • 1,0-1,9;

  • 0,6-0,9.

Пример расчета

VxTxK=144x23x4=13248 ккал/ч.

Для перевода в кВт полученное значение делим на 860 (1 кВт = 860 ккал/ч).

Таким образом становится известно, что для обогрева помещения объемом 144 куб.м необходима тепловая завеса мощностью 15 кВт.

! РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ ТЕПЛОВОЙ ЗАВЕСЫ В М³/час

Расчетная оптимальная величина производительности для стандартного дверного проема шириной 80 - 100 см и высотой 2 - 2,2 м – от 800 до 1000 м3/ч (в среднем 900 куб. м. / час).

Производительность — это объём воздуха, который прогревает прибор за час работы. Чем производительность выше, тем больше размер проёма, который удастся перекрыть. Если есть тамбур, то производительность можно снизить на 1/3 или даже в 2 раза.

300 кубометров в час хватит для окна выдачи товаров

1000 м³/час — для дверного проёма одинарной двери 80 см

1500 м³/час — для двойных дверей.

А на что еще обратить снимание при выборе тепловой завесы?

! Учтите, что завесы нельзя устанавливать вплотную к стенам или потолку. Для горизонтальных моделей должен остаться зазор не меньше 5 сантиметров, для вертикальных — не меньше 10 см. При этом устанавливаются завесы как можно ближе к проему.

! Тепловая завеса 220 В или 380 В? Бытовые тепловые завесы, рассчитанные на подключение к сети 220 В, могут быть мощностью до 6 кВт. Все, что выше, подключается уже от 380 В через отдельный кабель и силовые клеммники в электрический щиток или к модулю управления.

! Важно наличие тамбура, частота открытия двери и будет ли завеса использоваться как источник дополнительного отопления.

! Учитывать нужно ширину сопла выхода воздуха, а не ширину корпуса модели. Во многих моделях сопло занимает около 80 % длины корпуса.

! Для перекрытия проемов больших размеров нужно использовать несколько приборов, установленных максимально близко друг к другу.

! При сквозняке или при наличие других незащищенных проемов завесу нужно подбирать с запасом по мощности.

! Уровень шума завесы также имеет значение. Для жилых помещений рекомендуемый уровень шума в дневное время – макс. 40 дБ. Для офисных, торговых и т. п. помещений рекомендуемое максимальное значение шума - 55 дБ.

! В зависимости от завесы возможно подключение дополнительных элементов автоматизации и управления: пультов внешнего управления, внешних термостатов, узлов терморегулирования, термостатов защиты от замораживания, приборов пожарной сигнализации и др.

Примерные варианты подбора тепловой завесы для двери:

1. Например, для многоквартирного дома с единственной входной группой, где частота открываний двери свыше 1000 раз в сутки, достаточно тепловой завесы с мощностью обогрева 9 кВт.

2. Мощность подбирают не только с учетом объема помещения и ширины проема, но и с учетом частоты открывания дверей и наличия тамбура. Например, если в кофейне есть тамбур и посетителей немного, то достаточно будет мощности в 3 кВт. Если же место проходное и тамбура нет, то потребуется уже 9 кВт.

3. Утепленное помещение общей площадью 60 кв. м. в., высота потолка 3 м. Стандартный дверной проем 0,8 х 2 м. Подойдет завеса длиной 90 см, с производительностью 1000 куб. м. / ч и скоростью потока воздуха от 8 м/с. Расчетная мощность для средней полосы России – 6 кВт. Можно выбрать бытовую модель с питанием 220 В.

4. Хорошо отапливаемый магазин небольших размеров. Дверной проем 1 х 2,3 м. Подойдет модель длиной не менее 1 м с дальностью силы потока теплого воздуха не менее 2,5 м. Мощность от 6 до 9 кВт. Учитывая высокую частоту открывания дверей, лучше выбрать 9 кВт. Габариты подходящих моделей и пространство над дверьми не позволяет установить завесу сверху горизонтально, нужно выбрать профессиональную модель 9 кВт на 380 В с вертикальной установкой сбоку от проема.

5. Нужно рассчитать требуемую мощность для хорошо утепленного помещения (коэффициент рассеяния 4) с размерами 5 х 10 м с высотой потолка 3 м (объем 5*10*3=150 м3). Расчетная разница температур: – 10 и + 15 = 25 ˚С. По формуле получаем V * T * K = 150 * 25 * 4 = 15000 ккал/ч. Делим на 860, получаем 13800/860=17,45. Округляем, нужна завеса мощностью 18 кВт.

Для крупных и промышленных объектов за точным расчетом с учетом всех параметров лучше обратиться к специалистам. Звоните — 8 (8652) 94-40-94.
